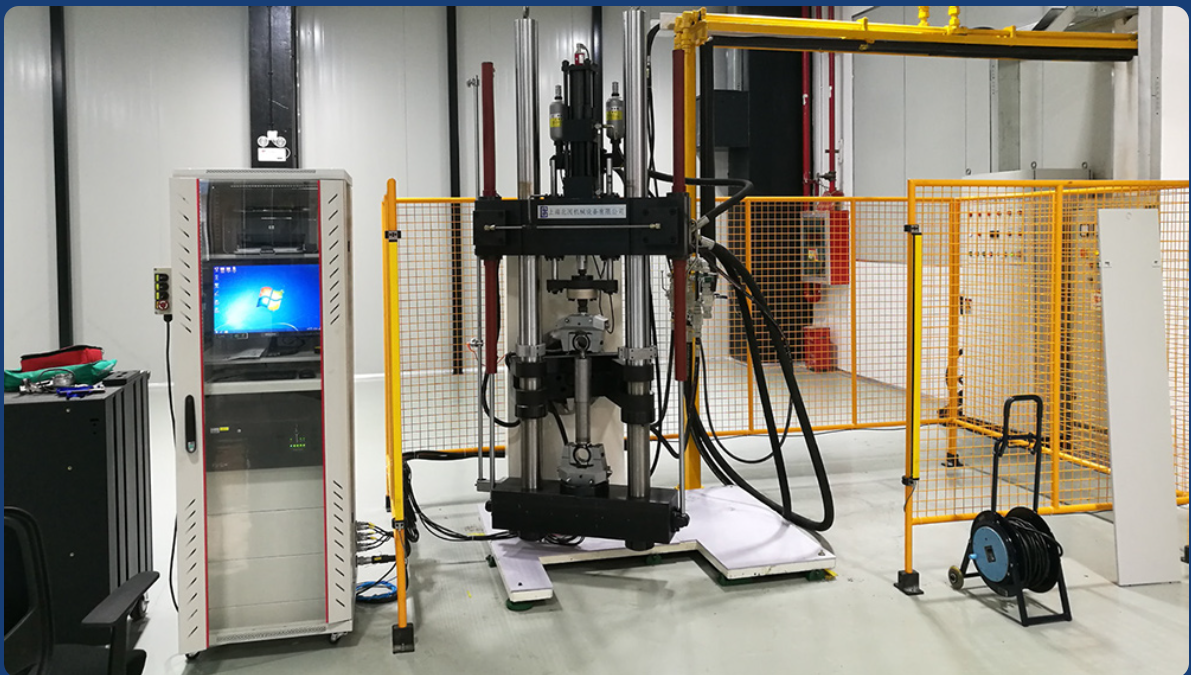

本公司生产的PWSN型电液伺服拉扭疲劳试验机，主要用于拉/压扭复合疲劳试验，具有负荷、位移、变形三种控制方式，可自行设置控制参数, 实现程序自动运行，可进行三角波、正弦波、方波等用户设计的各种组合波形试验。液压夹具多种规格夹持，棒材试样夹持范围6~40mm，板材试样夹持范围0~30mm。油源低噪音，距离油源1m测得分贝≤65dB。自主研发的试验软件可在Win7或Win10系统上运行，可以实现限位功能、PID设置模块功能、峰值补偿功能、疲劳寿命的统计S-N曲线绘制等功能。伺服控制器采用全闭环数字控制系统，采样速率为10kHz，程序生成频率范围为0.0001Hz~100Hz，并且可以实现支持方向、增益、零偏、清零、复原、手动线性标定、计算机辅助线性标定、频率滤波、时域滤波等功能。高精度测试系统搭配使用高精度拉扭复合传感器，安全过载150%FS，使PWSN型微机控制电液伺服疲拉扭劳试验机更加精准、可靠、安全，是工矿企业、大专院校、冶金行业、科研单位、质检部门力学性能研究、仲裁检验所需的先进检测设备。
|
型号 |
PWSN-250/2200 |
|
最大轴向静态力KN |
250 |
|
最大轴向动态力KN |
200 |
|
试验力测量范围 |
4%-100%FS |
|
静态轴向力测量精度 |
±0.5%示值 |
|
作动器轴向位移行程mm |
±75 |
|
轴向拉压试验频率Hz |
0.01-100 |
|
摆动加载试验频率Hz |
0.01-10 |
|
拉扭复合加载试验频率范围Hz |
0.01-5 |
|
作动器扭转角度 |
±45° |
|
角度测量精度 |
±0.5%FS |
|
轴向位移测量精度 |
±0.5%FS |
|
最大扭矩N·m |
2200 |
|
扭矩测量范围 |
4%-100%FS |
|
静态扭矩测量精度 |
±0.5%示值 |
|
伺服阀对称性 |
＜10% |
|
外形尺寸mm |
1380*1250*4050 |
|
立柱间距mm |
680*480 |
|
试验空间mm |
585 |
|
设备重量kg |
7900 |
