等速驱动轴防尘罩该低温耐久试验台组成及结构特点

      试验台由主机、环境箱、膨胀量检测、破损检测、计算机及电控系统等部分组成。

工作原理：

       试验过程中，样件安装在环境箱内，由环境箱实现样件温度控制，由伺服电机驱动样件旋转，摆角转台和位移台实现样件不同角度和位移的设定；试验过程中CCD高速工业相机实时监控试样密封套是否出现油脂泄露，在出现油脂泄露时产生报警信息并暂停试验运行；同时具备密封套膨胀量检测功能；试验过程中能够对试验过程的控制参数( 如温度、转速、万向节角度、位移等等)进行反馈数据采集并记录成文件，并可以设定各个参数的报警范围，在设备运行过程中，如若出现控制参数超出其范围，设备将产生报警并暂停试验；各运动部分运动平缓顺畅，无卡滞，角度、位移及转速安装有过载防护，通过在软件中设置特定的安全参数，使设备在出现角度、位移或转速异常时可以触发报警；环境箱上安装有观察窗，观察窗处有照明以便于观察样件状态，环境箱具有良好的密封，避免其内部产生水雾。

  结构特点：

试验台主机主要由底座平台、防护框架、固定端总成、滑移端总成、摆角转台、摆角检测机构等组成。

底座是整个设备的安装支撑部分，它是由方管型材焊接而成，焊后时效处理，具有高的稳定性，保证足够的强度和刚度。铸铁平台安装于底座之上，电气走线在底座内部，节约空间，使设备美观大方。

铸铁平台安装在底座上，四根立柱支撑上板，防护框架、固定端总成、滑移端总成、摆角转台、摆角检测机构安装在平台之上。

防护框架由标准铝型材制成，装于两侧总成之上，用于防尘及设备运行中的安全防护。三面均可开门，便于设备检修。每扇门底部均装有安全门锁，实现与设备的互锁，设备在自动运行状态下门锁开启，防止人为误开门而产生的安全隐患。

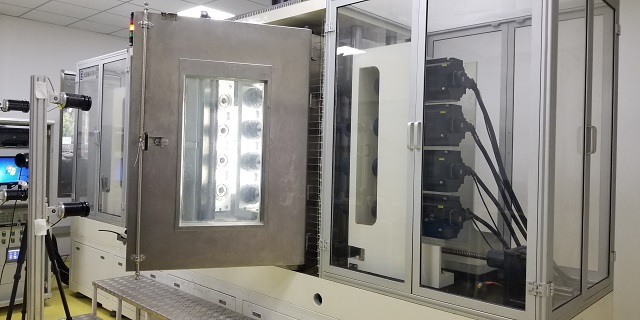

等速驱动轴防尘罩该低温耐久试验台 图：
